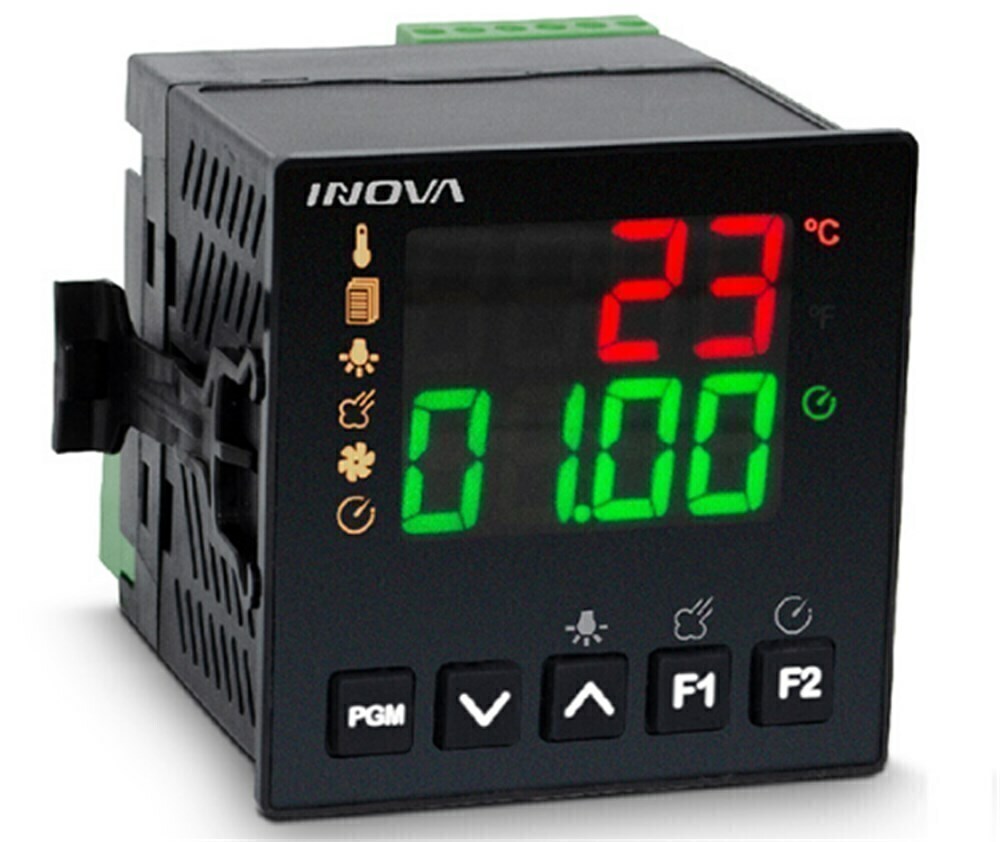

TEMPORIZADOR DIGITAL INV-YB1-11-J-H-F - CONTROLE DE TEMPO E TEMPERATURA PARA SISTEMA GAS/ELETRICO/LENHA (SUBSTITUI INV-59102, INV-20004 e INV-20013 COM CONECTOR TRASEIRO MINI FIT 16 VIAS) - INOVA
Especificações Técnicas
Características Gerais
Referência: YB1-11-J-H-F
Fabricante: Inova Instrumentos Eletrônicos Ltda.
Tipo: Controlador Digital de Temperatura e Tempo com Reversão de Turbina
Aplicação Principal: Fornos de panificação (Gás, Elétrico, Lenha) com necessidade de reversão
Substitui: Modelos Inova INV-59102, INV-20004 e INV-20013
Conector: Traseiro Mini-Fit 16 vias
Dimensões: 72 x 72 x 88 mm (Largura x Altura x Profundidade)
Tipo de Caixa: Plug-in
Alimentação
Tensão: 85 a 250 VAC
Frequência: 50/60 Hz
Consumo Aproximado: 6 VA
Sensor e Medição
Tipo de Sensor: Termopar Tipo J (configuração padrão para este modelo)
Faixa de Medição (Tipo J): -10°C a 760°C
Erro Máximo de Medição: 0,25% da escala + 1 dígito
Controle
Tipo de Controle: ON/OFF ou Proporcional (P)
Entradas Digitais
Entradas: 1 para micro chave de porta, 1 para comando do temporizador, 1 para sensor PTC (proteção), 2 para sensor de chama (dependendo da configuração específica e aplicação).
Saídas
Saídas a Relé: 6 saídas SPST NO (Normalmente Abertas) - Saída S5 utilizada para Reversão de Turbina quando configurada (F-17=2)
Capacidade dos Relés: 250 VAC @ 5 A
Saída para Buzzer: 1 saída (12 Vcc @ 40 mA)
Vida Útil dos Relés: Mínimo 100.000 operações
Condições de Operação
Temperatura de Operação e Armazenamento: -10°C a 60°C
Umidade Relativa do Ar: 10% a 90% (sem condensação)
Características Mecânicas e de Proteção
Grau de Proteção (Painel Frontal): IP54
Grau de Proteção (Caixa): IP20
Torque Máximo nos Parafusos: 0,4 Nm
Categoria de Sobretensão: II
Grau de Poluição: 3
