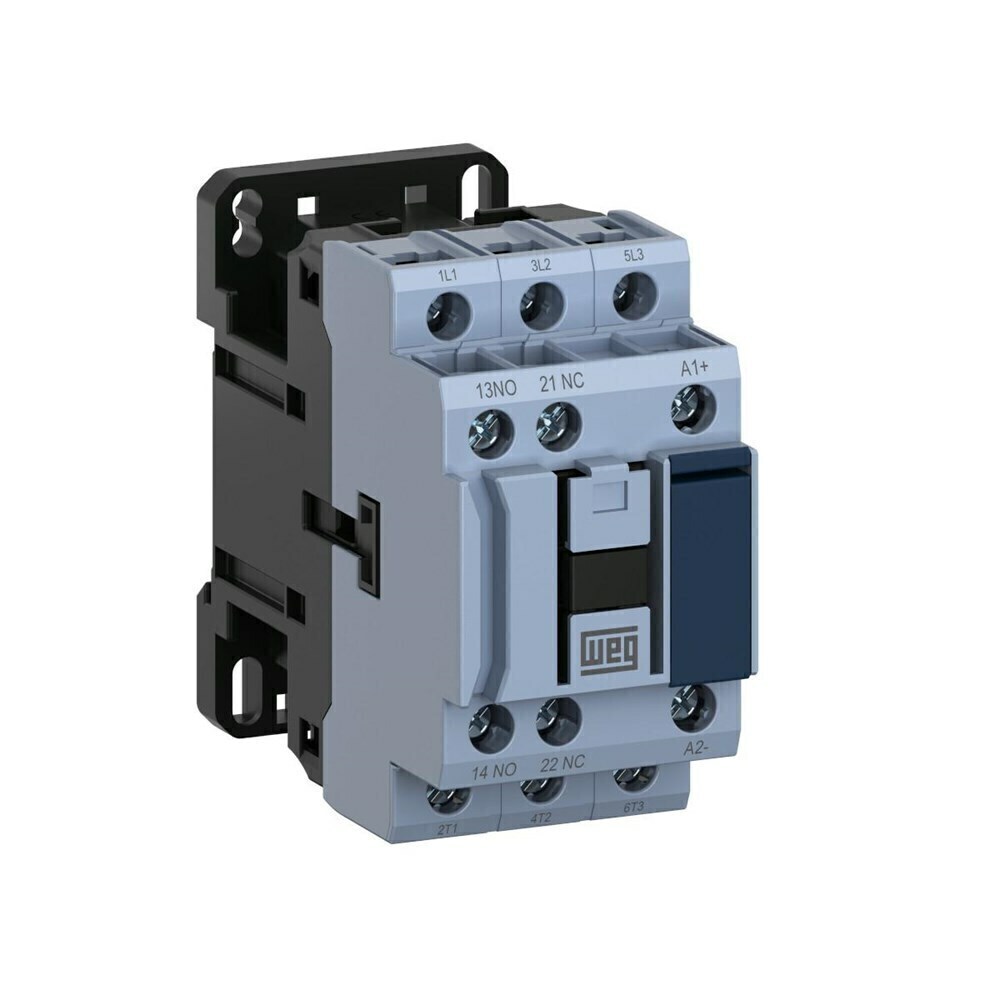

Contator Tripolar WEG | CWB9-11-30D23 | 9 Amperes | 220Vca | 1Na+1Nf

Descrição

Contator Tripolar WEG | CWB9-11-30D23 | 9 Amperes | 220Vca | 1Na+1Nf

Especificações Técnicas
Características Gerais
Código do Produto: 12220434
Modelo: CWB9-11-30D23
Fabricante: WEG
Referência: CWB
Tipo: Contator Tripolar de Potência
Normas: IEC 60947-4-1 e UL508

Características Elétricas
Corrente Nominal: 9A
Corrente Nominal (AC-4): 4,4A
Corrente Nominal de Emprego (AC-1): 25A (q = 55°C)
Tensão de Comando: 220V 50/60Hz
Tensão Nominal de Isolação Ui (IEC 60974-4-1): 690V
Tensão Nominal de Isolação Ui (UL, CSA): 600V
Tensão Nominal de Emprego Ue (IEC 60947-4-1): 690V
Tensão Nominal de Emprego Ue (UL, CSA): 600V
Limite Mínimo de Frequência: 25Hz
Limite Máximo de Frequência: 400Hz

Contatos
Contatos Principais: 3 NA (Normalmente Abertos)
Contatos Auxiliares: 1 NA + 1 NF (1 Normalmente Aberto + 1 Normalmente Fechado)

Características Mecânicas
Tipo de Terminal: Parafuso
Montagem: Trilho DIN 35mm (EN50022-35)
Altura: 78,4mm
Largura: 45mm
Profundidade: 86,9mm
Peso: 0,372kg
Grau de Proteção (Terminais Principais): IP10
Grau de Proteção (Bobina e Contatos Auxiliares): IP20

Durabilidade
Vida Mecânica (CA): 10 milhões de manobras
Vida Mecânica (CC): 10 milhões de manobras
Vida Elétrica (AC-3): 2 milhões de manobras

Relé Compatível
Modelo: RW27-2D3
Tipo: Relé de Sobrecarga Térmico
Montagem: Direta
Número de Polos: 3 polos
Compatibilidade: Série CWB9 até CWB38
